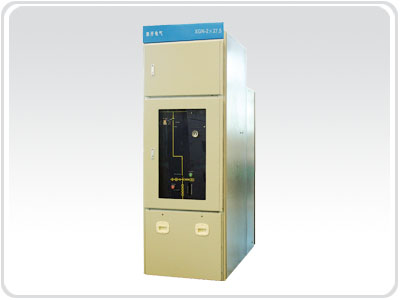

XGN-2X27.5(Z)/T2000-31.5铁道电气化气体绝缘开关柜

发布时间：2009/10/3 游览量5779

XGN-2X27.5铁道电气化气体绝缘开关柜是由我公司设计开发，以六氟化硫为绝缘介质的户内开关设备。它适用于单相和两相50Hz电气化铁道供电系统，用以接受和分配电能，并对电路实行控制和保护。
XGN-2X27.5开关柜符合GB3906、JB/T6463、TB/T2803等标准的规定，在正常使用条件下，安全、可靠地运行于电网中。

XGN-2X27.5开关柜可在工作电流范围内进行频繁的操作或多次开断短路电流，适用于重合闸操作，并有极高的操作可靠性于使用寿命。

主要结构特点：
1、高度可靠的性能:
1）一体化真空断路器设计，电寿命长，与三工位开关配合进行接地操作，20年免维护；
2）三工位开关起隔离和接地作用，结构简单、运动件少，采用PLC控制其操作以及与断路器之间的连锁；
3）气密性好，密封箱体采用优质不锈钢，用激光切割和氩弧焊接；气体额定压力为0.04MPa，相当于SF6断路器压力的十分之一，在零表压下仍可保证额定绝缘水平；
4）连锁可靠，具有可靠的电气与机械双重联锁；
5）高压元件置于SF6中免受污秽、潮气异物和其它有害物的侵害。
2、可靠的安全保障：
1）所有的一次高压电器元件，装在充有低压力SF6的金属封闭柜体中，母线采用硅橡胶绝缘，外涂导电屏蔽层，可安全接触；
2）进出线采用全封闭的电缆连接；
3）柜体完全接地以保证人身安全；
4）装有泄压装置，防止内部电弧引起的压力异常；充气区域进行隔离分区，防止事故看扩大。
3、方便的现场安装：
1）模块化设计：相同的高压元件组成若干标准模块，通过模块组合可以满足各种主接线的要求。现场的安装不涉及SF6气体处理，可灵活进行扩展；相同规格的零部件具有互换性，维修方便；
2）内外锥式电缆插接系统，插接式固体绝缘母线，插接式ZnO避雷器，现场安装方便，安装时间短；
3）在制造厂内1-3面柜子进行装配，调试并作为运输单元整体运输，到现场后安装方便。
4、高度智能化的控制：配用数字式继电器，集控制、测量、保护、通讯单元于一体。

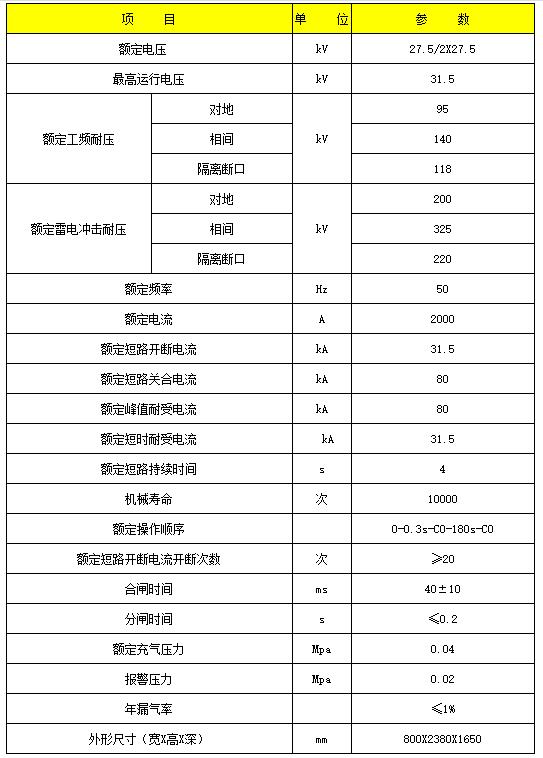

基本技术参数:
